CWB130是一款通用型溫度變送器，適用對氣體或液體，如空氣、天然氣、蒸汽、水或機油等無腐蝕性介質的溫度測量，CWB130通用型溫度變送器最高測量溫度可達450攝氏度，同時、多種模擬信號與數字信號輸出可供選擇。數字信號包括RS485、CAN，IIC，TTL等，更方便用戶與其他設備組成測控系統。

CWB130通用型溫度變送器基于標準化的Pt100或Pt1000溫度傳感元件，采用德國高品質溫度敏感元件和澤天傳感成熟的生產工藝技術，為客戶提供精準穩定的溫度測量。CWB130通用型溫度變送器采用激光焊接，不銹鋼結構，抗震動沖擊、抗干擾能力強；產品體積小巧，外形美觀，安裝方便。同時，CWB130提供業界標準的赫斯曼接插件，可以方便的接入顯示儀表，方便客戶現場觀測，產品性價比優越，可滿足各種應用需求，是溫度測量的理想產品。

應用領域

制冷與空調、壓縮機組、控制冷卻水；

石油、化工、冶金、電力、機床、水處理、工業控制等。

技術參數

測量范圍：－200℃～450℃；

傳感器類型：Pt100或Pt1000；

供電電源：9～32VDC；2.7～5.5VDC（低功耗型）

輸出信號：模擬信號有：4～20mA；0～20mA；0～5VDC；0.5～4.5V ；0～10VDC等；數字信號有：RS485、CAN，IIC，TTL等輸出可選。

準 確 度：±0.1%FS；±0.2%FS；±0.5%FS；

重 復 性：±0.1%FS/年；

長期穩定性：±0.1%FS/年；

頻率響應：≥10Hz；

環境溫度：－45℃～85℃；

介質溫度：－200℃～450℃；

壓力連接：M14X1.5，M20X1.5，G1/4，G1/2，1/4NPT，1/2NPT等或指定；

過程連接：316L, 304；

電氣連接：直接出線；霍斯曼；M12；航空插件；

探頭直徑：Ф6mm或者Ф8mm（長度可定制）；

顯    示：赫斯曼數顯表頭；

外殼防護：IP65，P67。

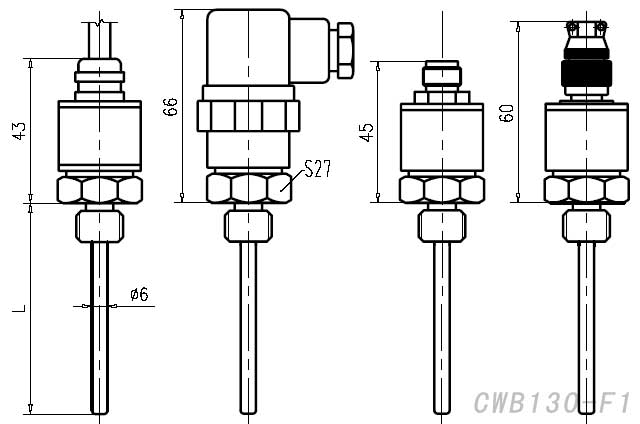

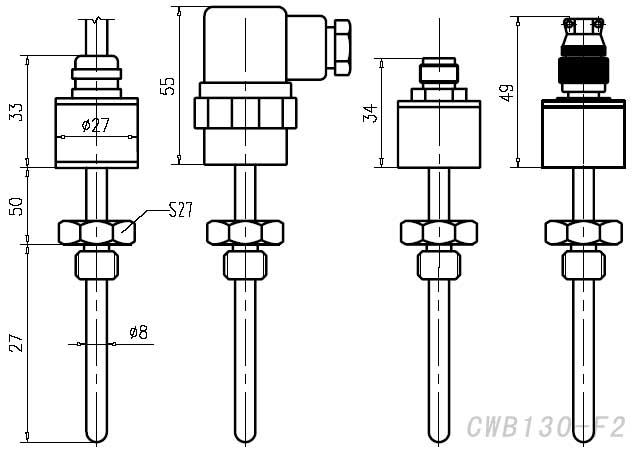

典型外形結構

注：

1、外形圖單位為：mm；

2、圖中L為探頭長度，該長度包括螺紋長度，請?zhí)貏e注意，特殊探頭長度可定制并在訂貨時聲明；

3、根據耐壓等級和安裝結構選擇螺紋類型，特殊要求訂貨時注明；

4、無散熱段，最低溫度為-50度，最高測量溫度125度，帶散熱段時，最低溫度為-200度，最高測量溫度450度。

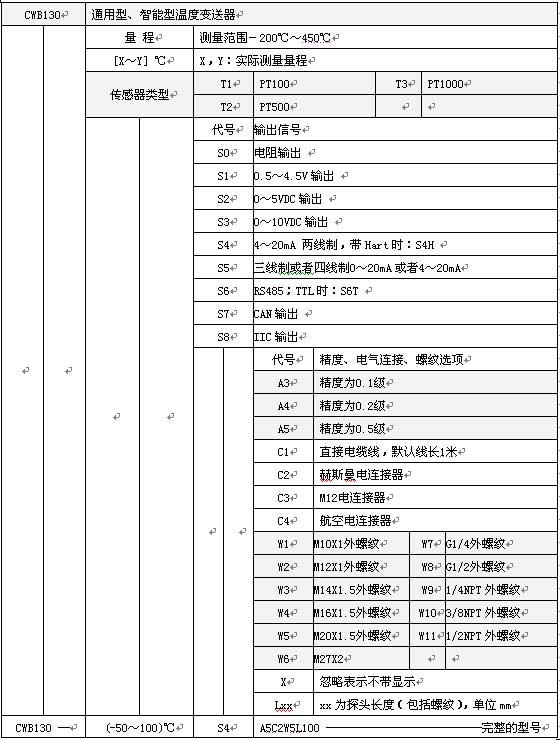

選型指南（特殊技術指標訂貨請注明）

注：

1、選型表中默認的供電電壓為24VDC，特殊供電電壓請聯系澤天傳感，訂貨時請注明；

2、特殊探頭長度、輸出信號、精度等級、螺紋規格、電氣連接、材質、防護等級請聯系澤天傳感，訂貨時請注明；

3、要求體積更小巧、結構更緊湊的應用請選擇CWB120小型溫度變送器。

相關資料

1、CWB130-F1通用型溫度變送器外形尺寸CAD圖 請點擊下載。

1、CWB130-F2高溫型溫度變送器外形尺寸CAD圖 請點擊下載。
